Lernen wir das Funktionsprinzip der elektrischen Mückenklatsche kennen!

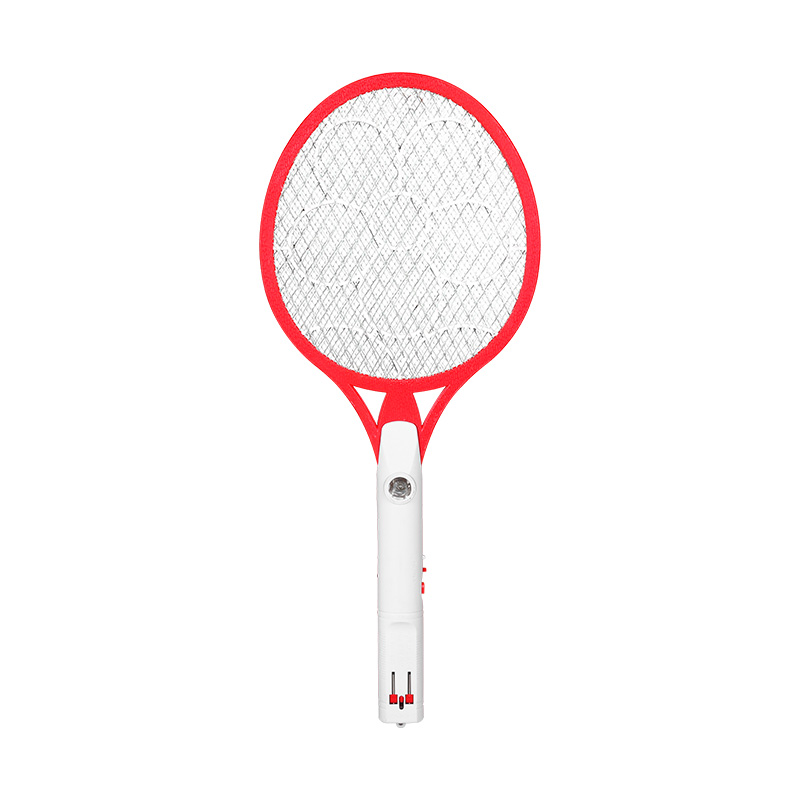

Die elektrische Mückenklatsche ist ein Mittel zur Mückenbekämpfung. Heute wird es vielleicht weniger verwendet, aber in den letzten Jahren, als Mückenlampen noch nicht so beliebt waren, war die elektrische Mückenklatsche der Hauptverursacher der Mückenvernichtung zu Hause. Die elektrische Mückenklatsche sieht aus wie ein Tennisschläger, kann aber tatsächlich sofort eine sehr hohe Spannung freisetzen, um Mücken zu töten. Daher müssen Sie bei der Verwendung vorsichtig sein. Was ist also das Funktionsprinzip der elektrischen Mückenklatsche? Als nächstes möchte ich es Ihnen vorstellen!

Der elektrische Mückenklatschkreis besteht hauptsächlich aus drei Teilen: Hochfrequenz-Oszillationskreis, Dreifachspannungsgleichrichterkreis und Hochspannungs-Elektroschocknetz DW. Wenn der Netzschalter SB gedrückt wird, wird der Hochfrequenzoszillator, der aus dem Transistor VT und dem Transformator T besteht, eingeschaltet und wandelt 3 V Gleichstrom in einen Hochfrequenz-Wechselstrom von etwa 18 kHz um, der durch t auf etwa 800 V (Schätzung der Entladedistanz) ansteigt und durch die Dioden VD2~VD4 und die Kondensatoren C1~C3 auf etwa 2500 V ansteigt. Wenn Mücken und Fliegen das Hochspannungsnetz berühren, verursacht der Insektenkörper einen Kurzschluss im Stromnetz, das heißt, sie werden durch Strom und Lichtbogen getötet oder betäubt oder getötet.

In der Schaltung bilden die Leuchtdiode VD1 und der Strombegrenzungswiderstand R1 eine Anzeigeschaltung, um den Schaltzustand der Schaltung und den Verbrauch von Batterieleistung anzuzeigen.

Der Transistor VT verwendet einen 2N5609-Silizium-NPN-Transistor mittlerer Leistung, der auch durch gängige Transistoren wie 8050 und 9013 ersetzt werden kann. VD1 verwendet eine rote Leuchtdiode mit φ3 mm und VD2~VD4 verwendet 1N4007-Siliziumgleichrichterdioden.

R1~R3 verwenden alle Metallfilmwiderstände. C1~C3 verwenden alle Hochspannungskondensatoren (größer als 2 kV) und SB verwendet einen vertikalen Mikro-Touch-Schalter von 6 mm×6 mm. G besteht aus zwei in Reihe geschalteten Trockenbatterien Nr. 5 (mit einem Batteriefach aus Kunststoff) mit einer Spannung von 3 V.

Der Hochfrequenztransformator T muss selbstgebaut sein: Verwenden Sie einen Ferritkern vom Typ EE19 und ein passendes Kunststoffskelett (1,80 m), L1 wird mit φ0,22 mm emailliertem Draht für 22 Windungen gewickelt, L2 wird mit demselben Draht für 8 Windungen gewickelt und L3 wird mit φ0,07 mm emailliertem Draht für etwa 2000 Windungen gewickelt. Achten Sie auf die schwarzen Punktdrahtenden, wickeln Sie sie der Reihe nach von Kopf bis Schwanz auf und wickeln Sie 1~2 Windungen Hochspannungsisolierband zwischen die Wicklungen.

Das oben Gesagte ist das Funktionsprinzip der elektrischen Mückenklatsche. Ich hoffe, es wird allen helfen! Wenn Sie mehr über die elektrische Mückenklatsche erfahren möchten, können Sie unsere Website genauer besuchen! Wenn Sie elektronische Produkte wie elektrische Mückenklatschen, elektronische Klaviere, Anti-Wolf-Geräte usw. kaufen müssen, können Sie uns direkt kontaktieren!
