Wie funktioniert eine elektrische Mückenklatsche mit zwei Batterien?

Das Funktionsprinzip einer Elektroklatsche mit zwei Batterien besteht darin, Niederspannungs-Gleichstrombatterieleistung in eine elektrische Hochspannungs- und Niederstromentladung umzuwandeln. Das Verständnis dieses Prozesses hilft Benutzern, die Fähigkeiten und Einschränkungen des Geräts besser zu verstehen.

Stromquelle: Batteriekonfiguration

Zwei-Batterie-Klatschen verwenden typischerweise in Reihe geschaltete AA- oder AAA-Batterien. Bei Reihenschaltung addiert sich die Spannung der beiden Batterien. Beispielsweise erzeugen zwei 1,5-V-Alkalibatterien insgesamt 3,0 V.

Einige Geräte verwenden wiederaufladbare Batterien (NiMH oder Lithium-Ionen) im gleichen Formfaktor, die normalerweise jeweils 1,2 V für NiMH liefern, was insgesamt 2,4 V ergibt.

Durch die Reihenschaltung erhöht sich die Eingangsspannung der Schaltung, was sich auf die Gestaltung des Spannungsvervielfachers und die endgültige Ausgangsspannung auswirkt.

Spannungsumwandlung: Die Oszillatorschaltung

Die Gleichspannung der Batterien kann nicht direkt die benötigte Hochspannung erzeugen. Die Schaltung wandelt mithilfe eines Oszillators Gleichstrom in Wechselstrom um.

Der Oszillator verwendet einen Transistor (typischerweise ein Silizium-NPN-Transistor) und einen Transformator, um einen schnell oszillierenden Strom zu erzeugen. Durch diesen Schaltvorgang entsteht im Transformator ein sich änderndes Magnetfeld.

Der Oszillator arbeitet normalerweise mit Frequenzen zwischen 10 kHz und 50 kHz, was über dem Bereich des menschlichen Gehörs liegt, obwohl einige Geräte ein hörbares Jammern erzeugen.

Spannungsvervielfachung: Der Transformator

Der Transformator erhöht die Spannung durch elektromagnetische Induktion. Es besteht aus Primär- und Sekundärwicklungen um einen Ferritkern.

Das Windungsverhältnis zwischen Primär- und Sekundärseite bestimmt den Spannungsanstieg. Wenn die Sekundärwicklung beispielsweise 100-mal mehr Windungen hat als die Primärwicklung, erhöht sich die Spannung etwa um das Hundertfache.

Bei einem 3-V-Eingang erzeugt ein Transformator mit einem Windungsverhältnis von 100:1 etwa 300 V Wechselstrom. Dies wird dann durch nachfolgende Stufen weiter vervielfacht.

Spannungsmultiplikation: Die Multiplikatorstufe

Viele Swatter verwenden eine Spannungsvervielfacherschaltung, typischerweise einen Cockcroft-Walton-Vervielfacher, der Dioden und Kondensatoren verwendet, um die Spannung weiter zu erhöhen.

Der Multiplikator wandelt den Wechselstrom vom Transformator in Gleichstrom mit höherer Spannung um und erreicht typischerweise 500 V bis 3.000 V, abhängig vom Schaltungsdesign und der Anzahl der Stufen.

Der Ausgang ist eine Hochspannung, aber ein sehr niedriger Strom, der typischerweise in Milliampere oder Mikroampere gemessen wird. Diese Kombination ist für kleine Insekten tödlich, aufgrund der aktuellen Beschränkungen jedoch im Allgemeinen sicher für Menschen.

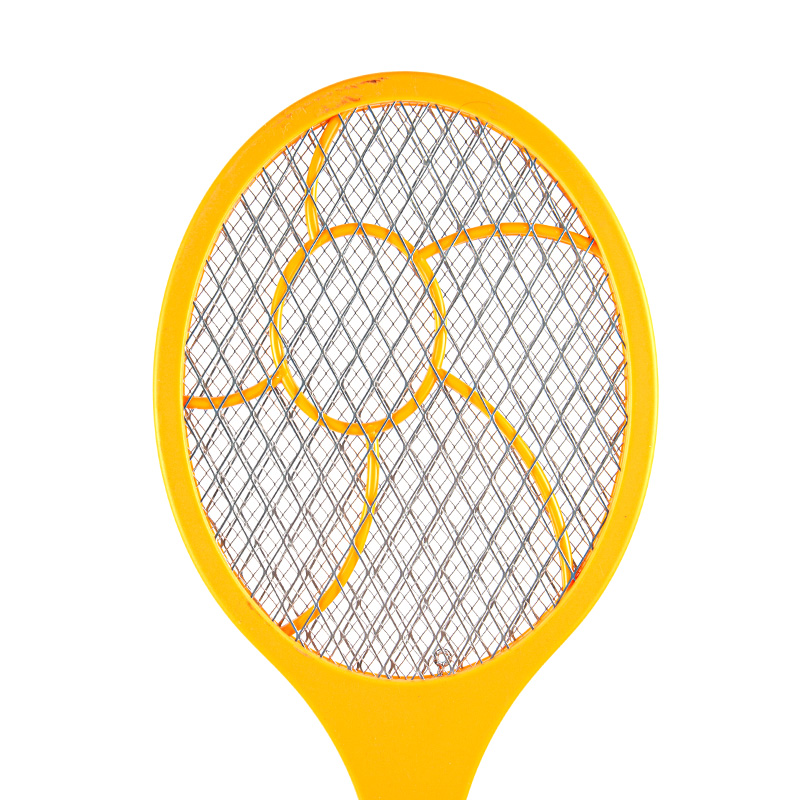

Das Entladungsgitter: Liefersystem

Die Hochspannung wird an ein mehrschichtiges Metallgitter angelegt. Wenn ein Insekt die Lücke zwischen den Gittern überbrückt, entlädt sich die Spannung durch seinen Körper.

Der Entladungsstrom tötet das Insekt durch Stromschlag und Erhitzung. Das charakteristische Knackgeräusch entsteht, wenn sich ein Lichtbogen bildet und die Körperflüssigkeiten des Insekts verdampfen.

Wie lange halten die Batterien in Zwei-Batterien-Klatschen?

Die Batterielebensdauer variiert erheblich je nach Batterietyp, Nutzungsmuster und Schaltungsdesign. Benutzer sollten realistische Erwartungen hinsichtlich der Lebensdauer eines Batteriesatzes haben.

Faktoren, die die Batterielebensdauer beeinflussen:

Batteriechemie: Alkalibatterien bieten normalerweise eine längere Lebensdauer als Zink-Kohlenstoff-Batterien, sind aber teurer. Lithium-Primärbatterien (nicht wiederaufladbar) bieten die längste Lebensdauer, werden in diesen Geräten jedoch selten verwendet.

Nutzungshäufigkeit: Jede Aktivierung der Hochspannung entzieht den Batterien Strom. Bei gelegentlicher Nutzung (einige Minuten pro Tag) kann der Betrieb mehrere Wochen oder Monate dauern. Bei kontinuierlicher Aktivierung werden die Batterien viel schneller entladen.

Standby-Drain: Einige Schaltkreise ziehen einen geringen Strom, auch wenn sie nicht aktiv schlagen, insbesondere wenn sie LED-Leuchten enthalten oder den Oszillator teilweise aktiv halten. Gute Designs minimieren diesen Standby-Verbrauch.

Schaltungseffizienz: Effizientere Oszillator- und Multiplikatorschaltungen wandeln einen höheren Prozentsatz der Batterieenergie in Netzspannung um und verlängern so die Batterielebensdauer.

Typische Erwartungen an die Batterielebensdauer:

Bei alkalischen AA-Batterien können Benutzer bei mäßiger Nutzung (10–15 Minuten kumulative Aktivierung pro Woche) mit einer Betriebsdauer von 2 bis 4 Monaten rechnen.

Bei Zink-Kohle-Batterien ist die Lebensdauer deutlich kürzer, typischerweise 2 bis 6 Wochen bei gleichem Nutzungsmuster.

Wiederaufladbare NiMH-Akkus (typische Kapazität 2.000–2.500 mAh für AA) bieten eine mit Alkalibatterien vergleichbare Laufzeit, können jedoch hunderte Male aufgeladen werden.

Geräte mit LED-Lockstofflichtern verbrauchen zusätzlichen Strom, wodurch sich die Batterielebensdauer je nach LED-Effizienz um ca. 20–40 % verkürzt.

Anzeichen einer schwachen Batterie:

Reduzierte Funkenintensität und Lautstärke des Entladungsschnappers.

Schwache oder flackernde Anzeige-LEDs.

Insekten können bei Kontakt nicht abgetötet werden, sodass mehrere Schläge erforderlich sind.

Inkonsistenter Betrieb oder keine Aktivierung beim Drücken der Taste.
